ICS-ST-30-2T-4C礦用防爆電子皮帶秤
ICS-ST-30-2T-4C礦用防爆電子皮帶秤為全懸浮式高精度皮帶秤,占用空間小,尤其適用有較大傾角的輸送機架。此皮帶秤可應用于煤礦井下存在爆炸性氣體、煤塵等防爆要求較高的危險場合。
動態使用精度:≤±0.25%
輸送機傾斜角:≤17°
權威認證:計量認證,煤安認證,防爆認證,軟件著作權等
158-6236-0173
性能特點

全懸浮式,更高精度
無杠桿全懸浮式結構,物料通過的重量通過托輥直接作用在傳感器上,力傳遞環節減少,秤體抗側向力強,有效平衡皮帶上物料不均勻引起的計量偏差,稱重更準確。

安全防爆,適用性強
儀表、稱重、傳感器均具有防爆性能,防腐蝕、防潮、抗振動,可在煤礦井下易燃易爆環境中安全、可靠、穩定運行。適用于較大傾角的輸送機架,要求高精度計量的場合。

運行穩定,適用性強
采用壓式傳感器,故秤體抗側向力強,有效平衡皮帶上物料不均勻引起的計量偏差。占用空間小,沒有傾角限制,適合各種現場生產環境,適用范圍更廣泛。

工業元件,功能強大
智能儀表,操作方便,智能分析狀態,優化處理,滿足零點長期穩定性要求。進口稱重傳感器,零點補償、靈敏度補償、非線性補償和過載保護功能。BQH5(A)型測速傳感器耐用,使用壽命更長。
工作原理

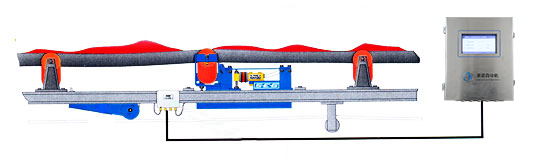

【產生信號】:稱重橋架安裝于輸送機架上,當物料經過時,計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器,產生一個正比于皮帶載荷的電壓信號。
【速度測算】:速度傳感器直接連在大直徑測速滾筒上,提供一系列脈沖,每個脈沖表示一個皮帶運動單元,脈沖的頻率正比于皮帶速度。
【計算結果】:稱重儀表從稱重傳感器和速度傳感器接收信號,通過積分運算得出一個瞬時流量值和累積重量值,并分別顯示出來。
產品參數
型 號 | 校驗精度 (%) | 理想條件下 動態精度(%) | 理想條件下 最長校驗周期 | 皮帶機傾角 | 稱重傳感器 (只) | 速度傳感器 | 稱重橋架 | 計量托輥 | 耳軸 |
ICS-ST-30-2T-4C | ≤±0.125% | ±0.25% | 15天 | ≤17° | 四只 | 一只 | 整體懸浮 | 兩組 | 無 |
備注:以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想,但昊諾一直恪守技術尊嚴,絕不虛標精度參數,以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求,請選昊諾中高端產品。
工程案例

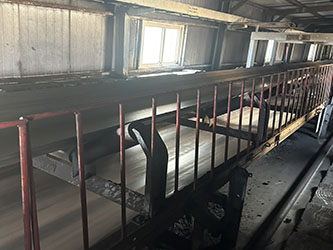

建華建材ICS-17A皮帶秤項目
ICS-17A皮帶秤采用雙秤架結構,多組托輥、稱重區域長,濾波能力強,堅固耐用,承載力好,抗偏載,整體計量精度較高且長期穩定性好。

邢臺金牛電控設備廠/東龐西龐煤礦皮帶秤項目
兩個煤礦ICS-17A電子皮帶秤應用效果都達到了要求,數據顯示、查詢也很完善,領導需要管理時直接通過自己電腦就可以查詢到皮帶秤計量數據。

誠宇智能科技防爆皮帶秤項目
單托輥懸浮式高精度防爆皮帶秤采用精簡的模塊化組合結構,全懸浮式減少力傳遞過程的損失,抗側向力、控水平分力減少落料跑偏對計量的影響;秤架剛性好、無形變、穩固耐用,秤架基本不積灰,維護工作量少。

科藍新能源/霍煤通順碳素ICS-17A皮帶秤項目
ICS-17A采用雙杠桿、四托輥、兩只稱重傳感器結構,稱重區域較長,“濾波”能力較強,能夠有效克服偏載、坡度對計量準確度的影響,能夠適應現場皮帶輸送機較長且有一定坡度的情況。
