ICS-17B電子皮帶秤
ICS-17B結構特色與ICS-17A型稱架相似，但是稱重去為ICS-17A型的1/2，為雙托輥、單杠桿式稱重結構，結構簡單，安裝調試方便，維護費用低。
動態檢定精度：≤±0.5%
輸送機傾斜角：≤17°
計量托輥：2組
傳感器：兩只稱重傳感器，一只速度傳感器
158-6236-0173
性能特點
結構簡單，計量精度高
結構簡單，設計科學合理，安裝調試便捷，力傳遞環節少，減少機械之間對計量影響，能夠有效克服偏載、坡度對精度影響，提高計量精度。
運行穩定，適用性強
承載堅固，在惡劣環境下也可安裝，防腐蝕、防潮、抗振動，極端條件下可保持穩定運行。獨特的矩形杠桿，剛性好，無形變，減少維護。
工業元件，功能強大
智能儀表，操作方便，智能分析狀態，優化處理，滿足零點長期穩定性要求。進口稱重傳感器，零點補償、靈敏度補償、非線性補償和過載保護功能。產品BQH5（A）型測速傳感器，使用壽命更長。
精選材質，精益制造
稱架采用精選優質碳鋼材質，工業級材質、制造，耐磨耐用，免維護，可根據用戶實際需求，定制不銹鋼材質。高品質材質和元件，綜合性更優，性價比更高。

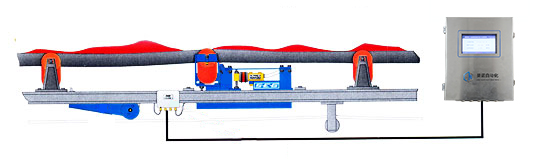

工作原理
【產生信號】：稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。
【速度測算】：速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。
【計算結果】：稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。
產品參數
| 型 號 | 校驗精度 （％） | 理想條件下 動態精度（％） | 理想條件下 最長校驗周期 | 皮帶機傾角 | 稱重傳感器 （只） | 速度傳感器 | 稱重橋架 | 計量托輥 | 耳軸 |
| ICS-17B | ≤±0.25% | ±0.5% | 15天 | ≤17° | 兩只 | 一只 | 雙杠桿 | 2組 | 四只 |
備注：以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想，但昊諾一直恪守技術尊嚴，絕不虛標精度參數，以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求，請選昊諾中高端產品。
工程案例

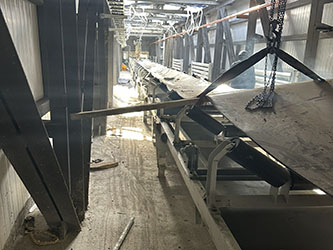

開灤宏豐公司紅樹梁礦皮帶秤項目
ICS-17A皮帶秤采用四托輥雙杠桿型秤架，穩定性高，抗偏載性能好，傳感器內置，不易損壞，能夠有效解決皮帶跑偏的影響。
東北塘鍋爐輔機廠ICS-30A皮帶秤項目
ICS-30A皮帶秤采用單托輥、無杠桿、全懸浮式的結構，結構簡單，整體重量很輕，安裝調試、檢修方便；減少物料堆積，不會發生使用刀口裝置和軸承裝置帶來的零點不穩的情況；稱重區域較短，調整比較靈活。
江達機械皮帶秤項目
電子皮帶秤秤架結構耐用，不易變形，堅固、適應能力強，同時配置高精度數字稱重傳感器、雙輪小車結構測速傳感器，稱重精準度高、性能穩定可靠。
長陽古城錳業矩陣式皮帶秤項目
矩陣式皮帶秤計量精度高、穩定性好，檢修維護工作量??；數字式稱重傳感器抗干擾能力強，功能豐富強大，具有抗側向力、抗偏載性，密封保護，防護等級高。
